信道的极限容量：奈氏准则与香农定理
任何实际的信道都不是理想的，信号在信道上传输时会不可避免地产生失真。码元的传输速率越高，或者信号的传输距离越远，或者噪声干扰越大，或者传输介质的质量越差，接收端波形的失真就越严重。 两个定理分别给出两种情形下的上限：奈氏准则管无噪声的理想低通信道，香农定理管有高斯噪声的信道。
本页是第 2 章错题最多的一节，8 道。 全部错在同一个地方：该用哪个定理、以及题目给的数字是不是限制因素。
机制
奈奎斯特定理（奈氏准则）
具体的信道所能通过的频率范围总是有限的。信号中的许多高频分量往往不能通过信道，否则在传输中就会衰减，导致接收端收到的信号波形失去码元之间的清晰界限，这种现象称为码间串扰。奈奎斯特定理规定：在理想低通（没有噪声、带宽有限）信道中，为了避免码间串扰，极限码元传输速率为
- 在任何信道中，码元传输速率是有上限的。若传输速率超过上限，则会出现严重的码间串扰问题，使得接收端无法完全正确地识别码元。
- 信道的带宽越大，则传输码元的能力越强。
- 奈氏准则给出了码元传输速率的限制，但并未限制信息传输速率，即未对一个码元最多可以携带多少比特给出限制。
因为码元传输速率受奈氏准则制约，所以要提高数据传输速率，就要设法使每个码元携带更多比特的信息量，此时需要采用多元制的调制方法（2.1.3）。
香农定理
实际的信道会有噪声，噪声是随机产生的。香农定理给出了带宽受限且有高斯噪声干扰的信道的极限数据传输速率，当以该速率传输数据时，不会产生误差（有噪声信道的实际数据传输速率 2016 年考过）：
对于香农定理，有以下结论（信道数据传输速率的影响因素分析 2014 年考过）：
- 信道的带宽或信道中的信噪比越大，信息的极限传输速率越高。
- 对一定的传输带宽和一定的信噪比，信息传输速率的上限是确定的。
- 只要信息传输速率低于信道的极限传输速率，就能找到某种方法实现无差错的传输。
- 香农定理得出的是极限信息传输速率，实际信道能达到的传输速率要比它低不少。
两个定理的对比
奈氏准则和香农定理的对比分析 2017 年考过：奈氏准则只考虑了带宽与极限码元传输速率之间的关系，而香农定理不仅考虑了带宽，还考虑了信噪比。 这从另一个侧面表明，一个码元可以携带的比特数是有限的。
| 奈氏准则 | 香农定理 | |
|---|---|---|
| 适用信道 | 理想低通，无噪声 | 带宽受限、有高斯噪声 |
| 公式 | ||
| 需要的条件 | 带宽 | 带宽 |
| 限制的是 | 码元传输速率（ | 信息传输速率 |
| 提高速率的办法 | 增大带宽，或提高每码元的比特数 | 增大带宽或信噪比（每码元比特数已被限死） |
计算模板
选哪个定理
- 题目说”无噪声、理想信道”、给了电平数或调制方案 → 用奈氏准则。
- 题目给了信噪比（倍数或 dB）→ 用香农定理。
- 两个条件都给了 → 分别算，取较小者为极限速率。
- 题目还给”实际速率为理论最大值的百分之几” → 先求极限，再乘这个比例。
分贝换算
常用值：10dB → 10；20dB → 100；30dB → 1000；40dB → 10000。
采样频率与电平数
一个码元携带
边界
错题复盘：影响信道最大传输速率的是带宽和信噪比
王道 2.1.4 第 2 题：影响信道最大传输速率的因素主要有（A. 信道带宽和信噪比 B. 码元传输速率和噪声功率 C. 频率特性和带宽 D. 发送功率和噪声功率）。答案 A。
根据香农定理，影响信道最大传输速率的因素主要有信道带宽和信噪比，而信噪比与信道内所传输的平均信号功率和噪声功率有关，数值上等于二者之比。B、D 只说了分子或分母中的一项。
2014 年真题（第 21 题）是它的反问：不影响信道数据传输速率的是（A. 信噪比 B. 频率带宽 C. 调制速率 D. 信号传播速度），答案 D。信噪比和频率带宽都由香农定理限制速率；码元速率（调制速率）直接限制数据传输速率；信道传输速率是信号的发送速率，而信号的传播速度是信号在信道上传播的速度，二者无关。
错题复盘：每秒采样次数超过
的部分无意义 王道 2.1.4 第 10 题：有一个无噪声的 8kHz 信道，每个信号包含 8 级，每秒采样 24k 次，那么可以获得的最大传输速率是（A. 24kb/s B. 32kb/s C. 48kb/s D. 72kb/s）。答案 C。
无噪声的信号应该满足奈奎斯特定理，即最大数据传输速率
kb/s。题中给出的每秒采样 24kHz 是无意义的，因为超过了波特率的上限 kBaud，按 24k×3 算得的 72kb/s（选项 D）正是这个陷阱。 记法：奈氏准则是硬上限，题目给的采样率只有在不超过
时才作数。
错题复盘："二进制信号"一句话就把香农的结果废掉了
王道 2.1.4 第 12 题：二进制信号在信噪比为 127∶1 的 4kHz 信道上传输，最大数据传输速率可以达到（A. 28000b/s B. 8000b/s C. 4000b/s D. 无限大）。答案 B。
根据香农定理，最大数据率
b/s，容易误选 A。注意题中”二进制信号”的限制后，依据奈奎斯特定理，最大数据传输速率 b/s，两个上限中取小者，因此答案为 B。 王道在此处专门加了注意框：若给出了码元与比特数之间的关系，则需受两个公式的共同限制。见到”二进制""
种状态""QAM- ”这类词，就要同时算奈氏和香农。
错题复盘："每 1/8s 采样一次"意味着波特率是 8Baud
王道 2.1.4 第 16 题：一个信道每 1/8s 采样一次，传输信号共有 16 种变化状态，最大数据传输速率是（A. 16b/s B. 32b/s C. 48b/s D. 64b/s）。答案 B。
由题意知采样率为 8Hz（每秒 8 次）。有 16 种变化状态的信号可携带
比特的数据，因此最大数据传输速率为 b/s。 这道题没有给带宽，唯一的速率信息就是采样率；把
秒误当成 秒或把 16 种状态直接当成 16b/s，就会掉进 A、D。
错题复盘：带宽和信噪比同时变大时，按香农定理算两次再作比
王道 2.1.4 第 17 题：某信道的带宽为 10MHz，信噪比为 30dB，采用 QAM-32 调制方案。若将带宽提高到 20MHz，信噪比提高到 40dB，则信道的极限数据传输速率大约提高到原来的（ ）倍（A. 2 B. 2.2 C. 2.4 D. 2.6）。答案 D。
带宽受限且有噪声的信道应使用香农定理。在原有条件下，极限数据传输速率为

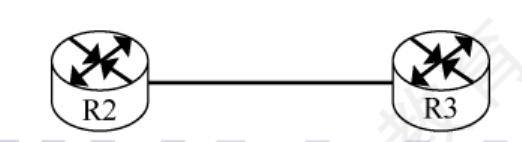

Mb/s（注意，香农定理中的信噪比应采用无单位记法）；带宽和信噪比增加后，极限数据传输速率变为 Mb/s。因此，极限数据传输速率大约提高到原来的 2.6 倍。 上面那张图是 2016 年真题（第 23 题）的拓扑：连接 R2 和 R3 的链路带宽 8kHz、信噪比 30dB，实际速率约为理论最大值的 50%，则实际速率
kb/s（答案 C）。两道题是同一个套路：先把 dB 换成倍数，再套香农，最后按题目要求作比或打折。
口径差异：第 17 题没有考虑 QAM-32 的奈氏上限
教材口径：第 17 题只用香农定理算两次，得 2.6 倍。
按教材自己的规则：题目给了 QAM-32（每码元 5 比特），依第 12 题的注意框就该同时受奈氏准则限制——原条件下
Mb/s，与香农的 99.7Mb/s 几乎相同；提高后 Mb/s，小于香农的 260Mb/s，取小者则只提高到约 2 倍。也就是说，这道题的答案与第 12 题的解法互相矛盾。 考试遇到这一类”提高到几倍”的题，按王道答案只算香农；遇到明确给出码元进制、问最大数据传输速率的题，两个上限都算并取小者。
错题复盘：由速率反求 QAM 方案，先求每码元比特数
2023 年统考真题（王道 2.1.4 第 27 题）：某无噪声理想信道带宽为 4MHz，采用 QAM 调制，若该信道的最大数据传输速率是 48Mb/s，则该信道采用的 QAM 调制方案是（A. QAM-16 B. QAM-32 C. QAM-64 D. QAM-128）。答案 C。
本题实际考查奈奎斯特定理，只需求出一个码元调制出的符号个数
即可：最大数据传输速率 Mb/s， MHz，解得 ， ，即 QAM-64。 反向套公式时最容易漏掉那个 2：
会得出 QAM-4096。
信噪比的 dB 必须先换成倍数。 直接把 30 代进
奈氏准则限制的是码元速率，不是比特率。 提高每码元的比特数可以在不违反奈氏准则的前提下提高比特率——但香农定理给出了这条路的尽头。
二进制信号的每码元只有 1 比特。 题目一旦说”二进制”，就不能再用香农的极限当答案，要按奈氏准则的
采样速率超过
对照速查
| 说法 | 对错 |
|---|---|
| 影响信道最大传输速率的主要因素是信道带宽和信噪比 | ✅ |
| 信号传播速度会影响信道的数据传输速率 | ❌（2014） |
| 奈氏准则限制了一个码元能携带的比特数 | ❌（只限制码元速率） |
| 信道带宽越大，传输码元的能力越强 | ✅ |
| 使用香农公式时信噪比要用 dB 值 | ❌（用无单位的倍数） |
| 实际信道能达到香农定理给出的极限速率 | ❌（要低不少） |
| 无噪声信道的极限数据传输速率是 | ✅ |
考点
- 奈氏准则
（2009、2022、2023）；码间串扰；三条结论 - 香农定理
（2016）；dB 换算；四条结论 - 两个定理的对比（2017）；影响速率的因素（2014）
- 两个条件都给时取较小者
