总线定时

总线定时只回答一个问题：

主设备和从设备是两块独立的芯片，它们怎么知道「这一步完成了，可以进入下一步」？

答案只有两类：

  • 看表——事先约定”第几拍做什么”，双方各自数拍子。这是同步定时。
  • 打招呼——你做完了告诉我一声，我收到才继续。这是异步定时。

判据只有一句话：有没有公共时钟。 这一节所有的辨析题，追到底都是这一句。特别注意不要用”要不要等”来判断——同步定时里也有等（等待周期 ），“等”不是异步的标志。

机制

同步定时

所有动作都参照一个公共时钟，在约定的周期或边沿发生。双方不需要互相确认，各自数拍子就行。

8086 的基本总线周期是这个模型最标准的样本：

T 状态这一拍在做什么通用名字
T1主设备输出地址，用 ALE 通知从设备锁存寻址
T2撤销地址，数据线转向，发出读/写命令发命令
T3读：从设备把数据放上总线；写：主设备输出数据数据准备/有效
T4采样数据，撤销命令，释放总线传输结束

优点：控制逻辑简单，时序分析容易，便于流水化，省掉了每一步的往返握手。适合速度接近、距离较短的部件之间。

缺点：固定的拍数必须按最慢的那个从设备留余量，快设备只能陪着等。

这是本书那条老规律的第六次出现——5.2.1 机器周期按访存时间定、5.2.3 单周期按最慢指令定、5.4.2 同步控制按最慢操作定、5.6.1 流水段按最慢段定、5.6.2 快指令补空段陪着走完，现在是同步总线按最慢设备定。要整齐，就得让快的等慢的。（完整七次见 第 1 章总览）

疑问点：之前学微机接口，好像深入学了同步和异步总线，带我回忆一下；我记得是 4 个时钟，或者中间插入 个

记得没错，而且你记住的这两件事正好就是这一节的两个核心。

“4 个时钟” 说的就是上表的 T1T4——8086 的基本总线周期。它是同步定时的标准模型，通用名字就在表的第三列。顺带一提，8086 的地址/数据线是复用的（AD0AD15），所以 T1 送地址、T2 之后同一组线改送数据——这正是 6.1.2 说的地址/数据复用。

“中间插入 个 ” 也对。慢设备通过 READY 线告诉 CPU”我还没准备好”，CPU 就在 T3 与 T4 之间插入等待状态：

插几个由 READY 何时变为有效决定——插入的个数是运行时才知道的，但每个 都是整数个总线时钟。

这里有一件必须澄清的事：插了 之后，它仍然是同步框架。 等待周期是按公共时钟计数的，双方仍然在数同一组拍子，只是拍数变了。“能插等待”不等于”变成异步” —— 这条判据下面还要用两次。

408 的边界：会考”给定基本周期数和插入的 个数，算一次事务的时间与带宽”；不会考 8086 的引脚名、ALE 的电平宽度、ns 级的建立保持时间。ALE、READY 这些名字知道它们干什么就够，不必背。

半同步定时

有公共时钟 + 允许用整数个时钟周期延长。 也就是上面那个带 的做法，被一些教材单列为第三类。

同步半同步异步
公共时钟有有无
拍数固定可变（整数个时钟）无”拍”的概念
慢设备怎么办按最慢的定拍数插入 按实际完成时间应答

两种口径都要会答：

  • 题目给「同步、半同步、异步」三类 → 按三类定义作答，含 的归半同步
  • 题目只给「同步、异步」两类 → 含 的归同步（因为公共时钟还在）

这两种口径不冲突，因为半同步本来就在同步这一侧——它和异步之间隔着”有没有公共时钟”这条真正的分界线，和同步之间只隔着”拍数固不固定”。遇到口径不一致的题，先看题干列了几类。

异步定时

没有统一时钟规定每个动作在第几拍发生，全靠**请求（REQ）与回答（ACK）**的握手推进。

“异步”不等于没有时间约束——信号传播延迟、建立/保持时间、亚稳态、超时重试这些约束一个都不少。它只是不以公共周期作为推进基准，改用事件的因果关系。

按撤销信号是否受对方约束，分为三种：

请求 REQ 什么时候撤回答 ACK 什么时候撤受约束的信号数
不互锁固定时间后自动撤，不等 ACK固定时间后自动撤，不等 REQ 撤0
半互锁等到 ACK 有效才撤固定时间后自动撤，不等 REQ 撤1
全互锁等到 ACK 有效才撤等到 REQ 撤销后才撤2

全互锁就是标准的四相握手：

  1. 主设备置 REQ 有效
  2. 从设备看到 REQ，置 ACK 有效
  3. 主设备看到 ACK，撤销 REQ
  4. 从设备看到 REQ 撤销，撤销 ACK

每一次信号变化都由对方的状态闭环确认，可靠性最高；代价是四个往返阶段，最慢。

速度与可靠性正好相反排序：不互锁最快最不可靠，全互锁最慢最可靠，半互锁居中。

疑问点：我记得还有撤销地址信息、数据信息的时机，这是个具体的芯片吧？408 计组会考这么细吗？

这个问题在 5 月 1 日中午问过一次，第二天晚上又以「异步还涉及到一个撤销信号的时机？」问了一遍。同一件事隔一天再问，说明第一次的答案没有落地。这次只给一条能一句话背下来的判据。

先答”是不是具体芯片”：不是。撤销时机是协议规则，不是芯片参数。 上面那张三行表适用于任何遵循该协议的器件；换一片芯片，规则不变。

判据只有一句：谁的撤销要等对方。

  • 不互锁：谁也不等谁 → 0 个约束
  • 半互锁：只有 REQ 的撤销要等 ACK → 1 个约束
  • 全互锁：REQ 等 ACK，ACK 等 REQ 撤 → 2 个约束

“半”指的是两个信号里只有一个受约束（1/2），不是”各等一半时间”。 这是这三个词最容易被记反的地方。

顺带一提，“主等从，从不等主”这句常见口诀说的正是半互锁，而且它说的是撤销条件——不是说从设备从来不等请求出现（从设备当然要等 REQ 才能应答）。

再答”408 会考这么细吗”——这个边界要划清楚：

会考不会考
三种互锁的撤销条件对比（选择题最高频）具体芯片的引脚名
全互锁的四步顺序ns 级的建立/保持时间参数
可靠性与速度的排序超时重试、亚稳态的电路实现
判断某段描述属于哪一种总线驱动器的电气参数

换句话说：要记的是”谁等谁”这三行，不是任何一片芯片的手册。 你在微机接口里学到的那些具体参数，在这里是背景知识而不是考点——它帮你理解为什么要规定撤销时机，但考试只问规则本身。

分离式通信

主设备发出请求后立即释放总线，从设备准备好再发起一次新事务把数据送回。有些教材把它作为第四种定时方式列出。

但它与前三种不在同一个维度上：同步/半同步/异步问的是”一步与下一步之间怎么衔接”，分离式问的是”等待期间总线要不要让出来”。一条分离式通信的总线，内部每一步仍然是同步或异步的。 内容见 6.2.1。

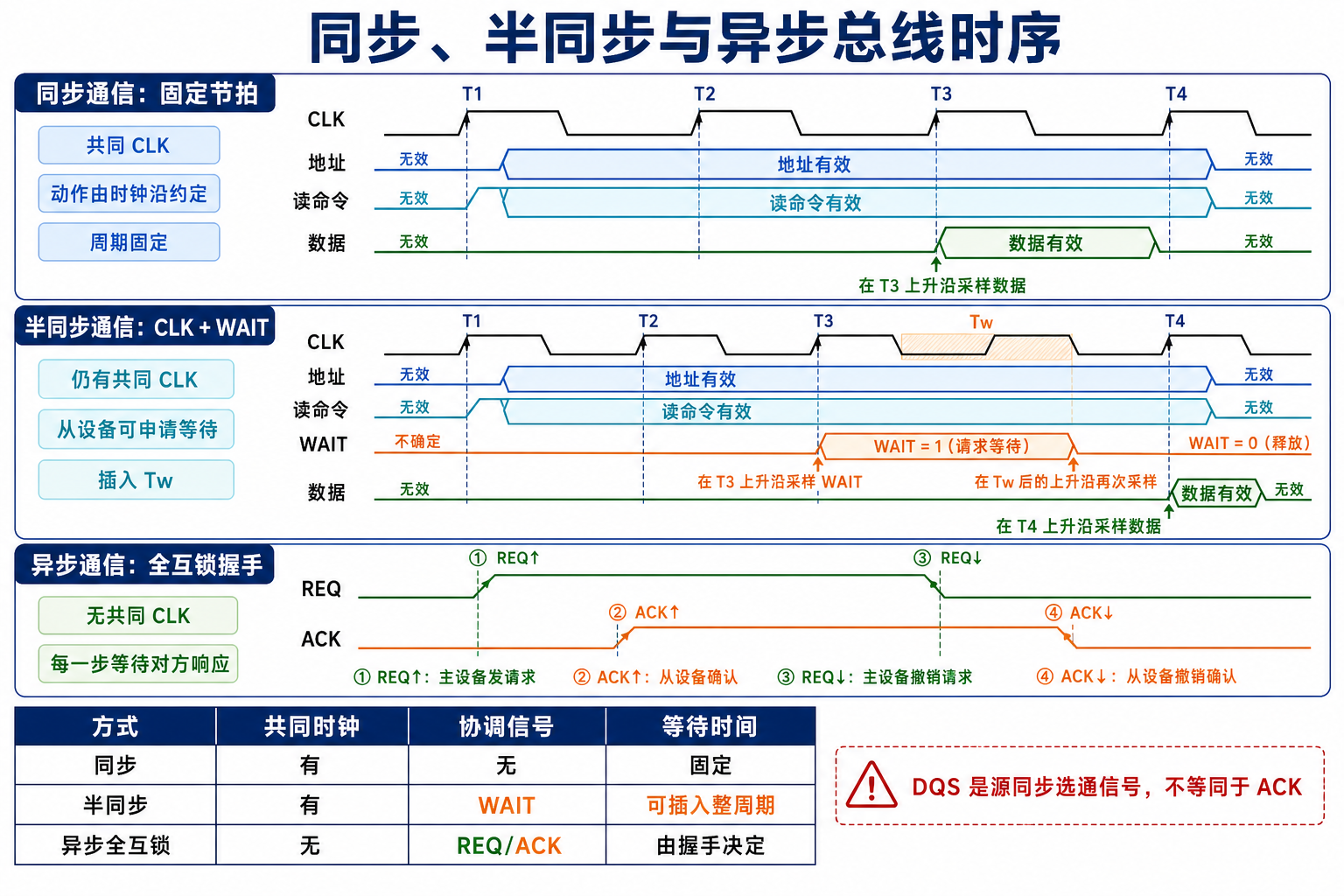

三种定时方式的对照

维度同步半同步异步
公共时钟有有无
推进依据固定周期/边沿固定周期 + REQ/ACK 因果
慢设备适配按最慢者定拍数插入整数个 按实际完成时间
控制复杂度低中高
灵活性低中高
适用场合速度接近、距离短速度差异中等速度差异大、距离长

“异步一定更慢”不严谨。 握手确实有往返开销，但快设备可以立刻应答立刻结束，不必陪着最慢的设备等满固定拍数。实际快慢取决于设备速度分布：设备速度接近时同步更快，速度差异大时异步更快。

关联对照：同一组概念在 CPU 内部也出现过

5.4.2 讲控制器的同步控制 / 异步控制 / 联合控制，判据与这一节完全相同：

控制器（5.4.2）总线（本节）
同步控制：统一节拍同步定时：公共时钟
异步控制：应答方式异步定时：REQ/ACK 握手
联合控制：主体同步 + 慢操作异步半同步定时：公共时钟 +

两处都是同一个折中获胜：纯同步太浪费，纯异步太复杂，实际系统普遍采用中间那一种。差别只在讨论对象——那里是 CPU 内部的各部件，这里是总线上的主从设备。

SDRAM 是同步的

疑问点：拓展到 SDRAM

这个拓展提得好，因为 SDRAM 恰好是最容易被误判成异步的例子。

SDRAM 的 S 就是 Synchronous。 ACT、READ、WRITE、PRECHARGE 这些命令都在内存时钟的边沿被采样；从发出 READ 到数据出现的 个周期是固定的、事先已知的（见 3.2.1）。控制器按时序参数表调度，不需要 DRAM 回一个”我好了”。

那为什么容易误判成异步？因为它要等——等 、等 、等刷新让路。

而”要等”根本不是异步的标志。 反例就在这一节里：8086 插 也要等，没人说它异步。

判据回到那唯一的一句：有没有公共时钟。

有公共时钟拍数结论
8086 基本周期✅固定 4 拍同步
8086 + ✅可变（整数拍）半同步
SDRAM✅可变（整数拍，参数表规定）同步接口（在半同步这一侧）
REQ/ACK 握手总线❌无拍异步

再澄清两个常见的混淆：

  • DDR 的 DQS 不是 ACK。 它是数据选通信号，作用是给接收方提供与数据同源的采样时钟，属于同步接口内部的时钟分发手段。ACK 是从设备说”我完成了”，DQS 是”数据在这个边沿有效”，两者语义完全不同。
  • 多周期延迟 ≠ 异步。 延迟长短和定时方式是两个正交的属性。

顺带回答一个更实际的问题：从 CPU 发出访存请求到 DRAM 命令真正发出，时间并不固定——中间还有 Cache 层次、内存控制器的排队、bank 冲突、刷新让路。但这些不确定性来自控制器的调度，不是来自 DRAM 接口的定时方式。 判断同步/异步之前，必须先说清在讨论哪一层接口。

CPU 在等待时能不能干别的

疑问点：应答联络方式？是 CPU 去适应总线周期，还是 CPU 发出读命令后做别的事，只要在下一个总线周期时发出地址就行？

这里其实是两个问题，它们属于不同的层次，答案互不相干。

问题一（协议层）：谁等谁？ 这才是”应答联络”要回答的。

应答联络就是异步定时：主设备发出请求后一直等从设备的 ACK，收到才进入下一步。所以答案是”CPU 等从设备，等多久由从设备决定”。

但你问句里”下一个总线周期”这个说法本身要修正——异步定时里没有公共时钟，也就没有”周期”这个编号。“在下一个周期发出地址”是同步定时的思维方式。在异步总线上，正确的问法是”在收到 ACK 之后”。

问题二（微体系结构层）：CPU 等待时能不能干别的？ 这一问的答案是：和总线是同步还是异步完全无关。

决定它的是 CPU 那一侧的三件事：

机制让 CPU 在访存等待时做什么出处
非阻塞 Cache继续处理后续的命中请求，并发多个缺失3.5.2
乱序执行先执行不依赖这次访存的指令5.6.5
硬件多线程直接切到另一个线程——长延迟访存正是粗粒度多线程的切换触发条件5.7.2

所以下面两句话都是错的：

  • ❌ “同步总线，所以 CPU 必须原地干等” —— 一个乱序核接在同步总线上，照样能执行别的指令
  • ❌ “异步总线，所以 CPU 可以去做别的” —— 一个五级顺序流水线接在异步总线上，照样原地停

两者混在一起，是因为”等待”这个词在两层里都出现了。 但总线协议管的是两块芯片之间的交接规则，微体系结构管的是 CPU 内部要不要停——一个是接口，一个是实现，互不决定。

边界

判断同步还是异步，只问”有没有公共时钟”。 不要问”要不要等”（同步里有 ）、不要问”有没有 READY/ACK 信号”（同步接口也可以有 VALID/READY 流控，只要它在公共时钟边沿采样，就仍是同步）。

插入 不改变同步的本质。 等待周期仍按公共时钟计数。

“半互锁”的半，指受约束的信号数是一半，不是等待时间是一半。

异步不等于无时间约束。 传播延迟、建立保持、超时机制都还在。

分离式通信与同步/异步不是同一维度。 它管的是”等待时要不要让出总线”。

同步与异步的快慢取决于设备速度分布，没有绝对结论。

SDRAM 的”同步”与总线定时的”同步”是同一个词同一个意思——都指”按公共时钟推进”。这不是巧合，也不是术语撞车。

做时序计算题一律以题图为准。 T1~T4 是 8086 的具体实现，不是所有同步总线都恰好四拍。

对照速查

问题判据
同步还是异步有没有公共时钟
插了 还算同步吗算（两类口径下归同步，三类口径下归半同步）
半同步与同步差在哪拍数固不固定
半同步与异步差在哪有没有公共时钟（这条才是真分界）
三种互锁怎么分撤销时谁要等对方：0 / 1 / 2 个约束
”半互锁”的半受约束的信号数，不是时间
全互锁四步REQ↑ → ACK↑ → REQ↓ → ACK↓
可靠性排序全互锁 > 半互锁 > 不互锁
速度排序不互锁 > 半互锁 > 全互锁
SDRAM 是同步还是异步同步（S = Synchronous）
DQS 是不是 ACK不是，是数据选通
CPU 等待时能否干别的由 CPU 微结构决定，与总线定时无关

考点

  • 定时方式判定：给一段时序描述，判断属于同步/半同步/异步。先找公共时钟，再看拍数固不固定。
  • 互锁方式判定：给出 REQ/ACK 的撤销条件，判断是三种中的哪一种；或反过来问某种方式下 ACK 何时撤销。这是本节最高频的选择题。
  • 时序计算：给基本周期数与 个数，求一次事务时间、传输率、有效带宽——接 6.1.5 的模板。
  • 概念陷阱：「异步总线一定比同步总线慢」错；「有应答信号就是异步」错；「SDRAM 用异步握手」错；「插入等待周期的是异步总线」错。
  • 跨章辨析：与 5.4.2 控制器的同步/异步/联合控制对照出题。
